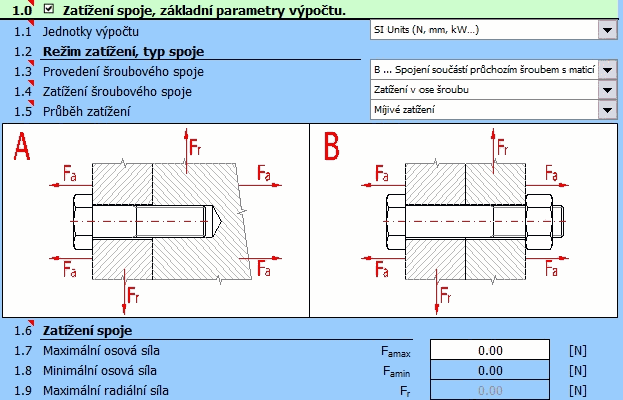

Produkty > Šroubový spoj - geom. návrh a pevnostní kontrolaDokumentace onlineUživatelské rozhraní (pdf)Uživatelské rozhraní (gif)

Výpočet je určen pro geometrický návrh a pevnostní kontrolu předepjatého šroubového spoje, namáhaného statickým resp. cyklickým zatížením, působícím jak v ose šroubu, tak i v rovině spojovaných částí. Program řeší následující úlohy:

  • Automatický návrh spojovacího šroubu standardního provedení.
  • Výpočet a kontrolu spojů s dutými šrouby a se speciálními osazenými dříky.
  • Návrh a výpočet potřebného montážního předpětí spoje a utahovacího momentu.
  • Výpočet silových poměrů zatíženého spoje.
  • Statická a dynamická pevnostní kontrola.
  • Kontrola spoje pro specifickou provozní teplotu.
  • Program obsahuje tabulku běžně používaných 220ti materiálů šroubů podle ISO, EN, SAE a ASTM a výběr materiálů spojovaných částí dle AISI/SAE/ASTM, ISO, EN a DIN.
  • Podpora 2D CAD systémů.

Ve výpočtu jsou použita data, postupy, algoritmy a údaje z odborné literatury a norem ANSI, ISO, EN, DIN.
Seznam norem: ANSI B1.1, ANSI 273, ANSI B18.2.1, ANSI B18.2.2, ANSI B18.3, ANSI B18.6.2, ANSI B18.6.3, ANSI B18.22.1, ASTM A193, ASTM A307, ASTM A320, ASTM A325, ASTM A354, ASTM A449, ASTM A453, ASTM A490, ASTM A574, ASTM F568M, ASTM F593, ASTM F2281, SAE J429f, ISO 273, ISO 1207, ISO 4016, ISO 4032, ISO 4035, ISO 4762, ISO 8738, ISO 8839, EN ISO 898, EN ISO 3506, EN 10269, EN 28839, VDI 2230
