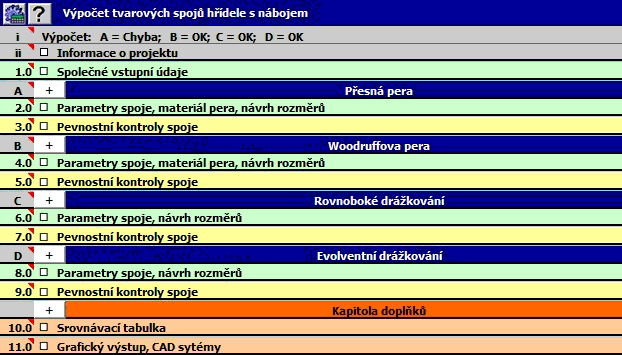

Produkty > Spojení hřídelí perem, drážkovánímDokumentace onlineUživatelské rozhraní (pdf)Uživatelské rozhraní (gif)

Výpočet je určen pro geometrický návrh a pevnostní kontrolu tvarových spojů hřídele s nábojem. Program řeší následující úlohy:

  • Návrh spoje s pery přesnými.
  • Návrh spoje s pery Woodruffovými.
  • Návrh spoje rovnobokým drážkováním.
  • Návrh spoje evolventním drážkováním.
  • Pevnostní kontrolu navržených spojů.
  • Program obsahuje tabulky rozměrů per a drážkování podle ANSI, ISO, SAE, DIN, BS, JIS a ČSN.
  • Podpora 2D CAD systémů.

Ve výpočtu jsou použita data, postupy, algoritmy a údaje z odborné literatury a norem ANSI, ISO, DIN a dalších. Seznam norem: ANSI B17.1, ANSI B17.2, ANSI B92.1, ANSI B92.2M, ISO R773, ISO 14, ISO 4156, DIN 6885, DIN 6888, DIN 5464, DIN 5471, DIN 5472, DIN 5480, BS 4235, BS 6, JIS B 1301, ČSN 02 2562, ČSN 30 1385, ČSN 01 4942, ČSN 4950.





Evolventní drážkování.

Výpočet je určen pro vytvoření detailního výkresu (modelu) evolventního drážkování.
