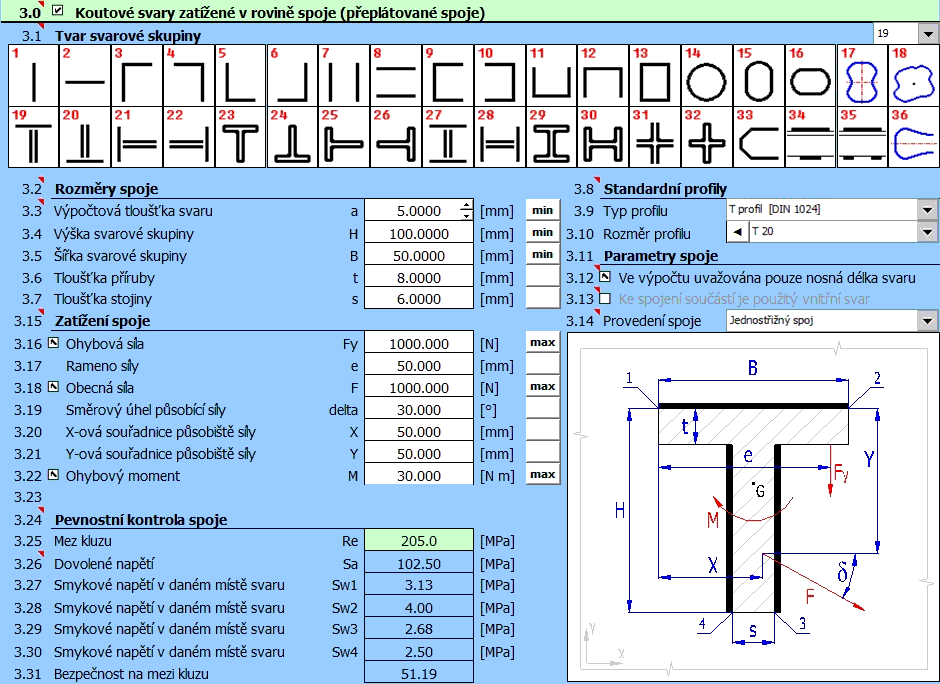

Produkty > Svarové spojeDokumentace onlineUživatelské rozhraní (pdf)Uživatelské rozhraní (gif)

Výpočet je určen pro geometrický návrh a pevnostní kontrolu staticky zatížených svarových spojů strojních konstrukcí, vyrobených z uhlíkových ocelí. Program umožňuje návrh více než 50-ti nejběžnějších provedení svarových spojů, namáhaných různými kombinacemi zatížení. Ve výpočtu jsou řešeny následující úlohy:



  • Návrh spojů s tupými svary.
  • Návrh spojů s koutovými svary.
  • Návrh spojů s děrovými a žlábkovými svary.
  • Návrh spojů s bodovými (odporovými) svary.
  • Pevnostní kontrola navržených spojů.
  • Program obsahuje tabulku cca. 700 uhlíkových ocelí vhodných ke svařování, dle materiálových norem ANSI, EN, JIS, ISO, DIN, BS, NF, UNI, UNE, SIS, CSA, NBN, NP, NS, ON a ČSN.
  • Program dále obsahuje rozměrovou tabulku ocelových profilů S, ST, W, WT, C, L podle ASTM/AISI/AISC a T, I, U, L profilů podle DIN/EN/ISO.

Ve výpočtu jsou použita data, postupy, algoritmy a údaje z odborné literatury a norem AWS, AISC, ANSI, ISO, EN, DIN a dalších.

Seznam norem: prEN 1993-1-8, EN 10024, EN 10034, EN 10055, EN 10056, EN 10279, DS 952, DIN 15018, DIN 18800, DIN 1024, DIN 1025, DIN 1026, DIN 1028, DIN 1029, ČSN 050120.
