Produkte > Kegelrad und Hypoidverzahnung

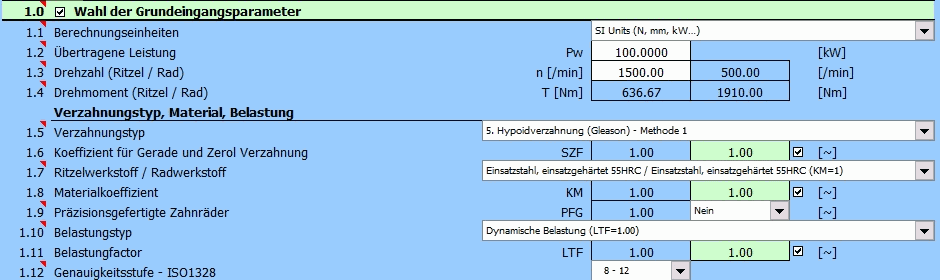

Benutzeroberfläche (gif)

Benutzeroberfläche (pdf)

On-Line Dokumentation





Die Berechnung ist für geometrischen und Festigkeitsentwurf und Kontrolle der Kegelradverzahnung mit geraden, schrägen und gekrümmten Zähnen bestimmt. Das Programm löst folgende Aufgaben:

  • Berechnung der schräg- und geradflankigen Verzahnung .
  • Automatischer Entwurf des Getriebes mit einem Minimum an Eingangsanforderungen.
  • (Statischer, dynamischer) Entwurf für eingegebene Sicherheitskoeffizienten.
  • Berechnung der kompletten geometrischen Parameter (einschließlich korrigierter Verzahnungen).
  • Berechnung der Festigkeitsparameter, Sicherheitskontrolle.
  • Ergänzungsberechnungen (Parameterberechnung eines existierenden Rades, Erwärmung, Wellenentwurf)
  • Unterstützung von 2D und 3D CAD-Systemen.

Kegelrad und Hypoidverzahnung - Geometrie ISO 23509

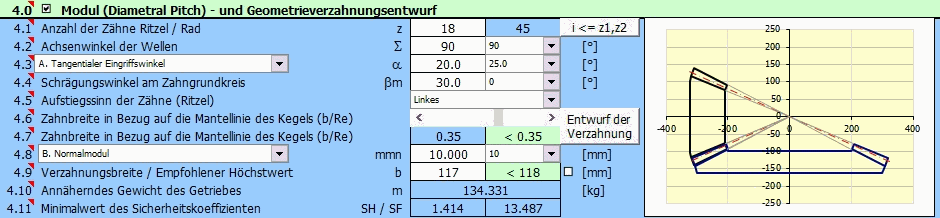

Benutzeroberfläche (gif)

Benutzeroberfläche (pdf)

On-Line Dokumentation


Die Berechnung ist für geometrischen und Entwurf und Kontrolle der Kegel und Hypoidverzahnung mit geraden, schrägen und gekrümmten Zähnen bestimmt - ISO 23509. Das Programm löst folgende Aufgaben:

  • Vorläufige Gestaltung der Zahngröße
  • Detailliertes Design der Zahngeometrie für die Verzahnung:
    Gerade, Schräg, Kreisbogen, Zerol, Hypoi (Gleason, Oerlikon, Klingelnberg)
  • Automatischer Entwurf des Getriebes mit einem Minimum an Eingangsanforderungen.

Die Berechnungen verwenden Verfahren, Algorithmen und Angaben aus Normen ANSI, ISO, DIN, BS und aus der Fachliteratur.

Normenverzeichnis: DIN 3971, DIN 3991 Kegelradern 1-4, ISO 6336 1-3, DIN 3965 Toleranzen für Kegelradverzahnungen 1-4, ISO 1328, DIN 3990, ANSI B6.1-1968, AGMA 2001-C95, AGMA 908-B89/95, AGMA 2003-A86/88, AGMA 2005-B88 und weitere.
