Commande, structure et syntaxe.

Contenu:

• Structure du cahier de calcul
• Démarrage du calcul
• Description de la feuille de "Calcul"
  - division de la feuille
  - éléments de commande
  - Signification de la couleur des cellules
  - Insertion des valeurs
• Types de calculs
• Procédure de calcul
• Unités et normes
• Valeurs récommandées
• Sauvegarder les résultats

Commande, structure et syntaxe.

Ce chapitre vous informe sur la structure de base d'un calcul (cahier de travail et feuilles). Il vous explique comment travailler avec le calcul, comment insérer les valeurs initiales, et comment obtenir l'aide immédiatement, comment obtenir une solution correcte et quoi évider pendant le calcul. Certaines règles pour travailler avec le cahier de travail du calcul et les données calculées peuvent être trouvées à la fin.

tous les calculs sont produits comme cahiers de travail dans MS Excel. Un calcul = un cahier de travail. Il est donc mieux (bien que pas nécessaire) d'avoir une connaissance de base de MS Excel (ou d'une calculatrice tabulaire similaire) et comment travailler avec ce programme. La connaissance de MS Excel vous permet de comprendre plus facilement la méthode de travail, l'insertion des données et bien d'autres opérations standards telles que l'impression des documents, le formatage ou la partage des fichiers avec les autres usagers.

Structure du cahier de travail du calcul.

La majorité de cahiers de travail consistent aux étapes suivantes:

• Calcul - La feuille la plus importante de chaque cahier de travail. Elle contient les algorithmes, domaines d'insertion du calcul et les résultats. Tout est arrangé dans une structure logique dans le sens de la solution de votre tâche. Dans l'usage courant, elle devrait être la seule feuille avec laquelle vous travaillerez.
• Matériaux - Si certaines données des matériaux sont nécessaires pour la solution du problème, cette feuille avec les tableaux des matériaux est disponible dans le cahier de travail.
• Tableaux - Les données pour les calculs se trouvent dans cette feuille. Les tableaux des valeurs, les listes des paramètres, les coefficients, etc.
• Réglages (Options) - Le choix de la langue et d'autres paramètres, si ils sont nécessaires pour le réglage du calcul pour s'accorder à vos conditions particulières.
• DXF (DXF) - Les paramètres et les définitions pour les sorties du dessin dans un fichier .DXF ou des systèmes de DAO 2D.
• Dictionnaire - Le tableau des équivalents de langue, les dictionnaires de traduction.
• Data1,Data2... - Les tableaux pour tracer les diagrammes, les tableaux des solutions.

Si nécessaire pour l'algorithme et la solution du problème, certaines feuilles peuvent manquer dans le cahier de travail ou, au contraire, certaines feuilles en plus peuvent contenir des données auxiliaires, des algorithmes auxiliaires, etc.

Démarrage du calcul.

Il y a plusieurs modes de démarrage du calcul. La description peut être trouvée dans le chapitre "Installation, conditions du HW et du SW, démarrage". Après le démarrage, une feuille de "Calcul" s'affiche dans MS Excel. Cette feuille contient tous les éléments nécessaires pour une solution immédiate du problème.

Avertissement: Si vous sauvegardez un cahier de travail d'un calcul avec une autre feuille active, l'état du dernier sauvegarde s'affiche au début.

Description de la feuille de "Calcul".

La feuille de "Calcul" est la feuille la plus importante du cahier de travail. Elle contient les formules, les cellules d'insertion et de sortie et souvent elle contient également l'algorithme du calcul.

Division de la feuille.

La feuille est divisée horizontalement en deux parties différentes. La partie supérieure plus étroite, est l'entête, qui contient le nom du calcul et les éléments de base de commande et d'information. L'entête est fixe et toujours visible, même si vous roulez la partie inférieure de la feuille vers le haut. Dans l'image ci-dessous la portée de l'entête est marquée par le nombre [1].

La partie inférieure de la feuille est divisée en trois chapitres, pendant que la division est basée sur la procédure naturelle de la solution de la majorité des problèmes techniques.

• Chapitre des paramètres d'entrée (vert) - Ce chapitre est conçu pour la spécification du problème. Les conditions de travail, le chargement, les possibilités des matériaux et autres conditions marginales se trouvent ici. Dans ce chapitre, vous pouvez travailler avec le calcul.
• Chapitre des résultats (jaune) - Chaque calcul plus complexe et compliqué a un nombre de solutions qui peuvent être plus ou moins utiles. Il est parfois nécessaire d'accorder plus d'importance au prix, parfois au poids, d'autres fois à la méthode de production et autres paramètres. Tous ces paramètres vous permettant de prendre une décision qualifiée se trouvent dans ce chapitre.
• Chapitre des suppléments (orange) - Comprend un nombre de calculs auxiliaires ou les solutions des problèmes partiels qui doivent être souvent effectués pendant la recherche des paramètres initiaux et l'évaluation des résultats.

Les différents chapitres consistent aux paragraphes et rangées. Chaque paragraphe associe les paramètres qui sont logiquement reliés ou les paramètres de caractères semblables (par exemple: puissance, dimension, force, etc.) de telle manière que la structure du problème soit bien arrangée et logique.

Note: Si le chapitre ne contient que 2 ou 3 paragraphes, le titre du chapitre manque et la signification du paragraphe (relative au chapitre respectif) est marquée dans sa couleur (vert, jaune, rouge) pour simplifier l'apparence.

Éléments de commande.

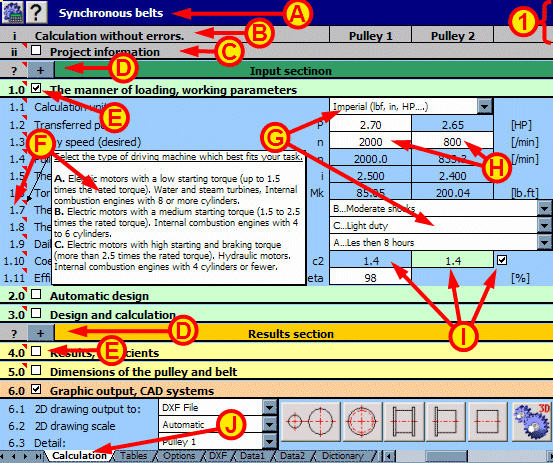

L'explication des éléments de commande se trouve dans l'image suivante.

1. Entête - La première rangée de l'entête montre (à partir de la gauche): Le bouton de démarrage de "L'environnement intégré", le bouton pour l'affichage de "Aide" et le nom du calcul. La partie droite de la rangée dans contient les boutons qui initient la solution développé dans la langue de VBA.
2. Entête - La deuxième rangée de l'entête est la rangée de l'état. Elle montre l'état du calcul. Si le résultat est hors des valeurs recommandées, une liste des rangées problématiques s'affiche ici.
3. Projet - L'aide sur le "Projet" se trouve dans un chapitre à part .
4. Chapitre - La rangée caractérisant le chapitre. Le fait d'appuyer sur le bouton "[+]/[ - ]" dans cette rangée montre/cache toutes les rangées dans tous les paragraphes du chapitre donné.
5. Paragraphe - La rangée caractérisant le paragraphe. Le fait d'activer/désactiver la case montre/cache toutes les rangées dans le paragraphe respectif.
6. Commentaire - Vous pouvez afficher les commentaires en plaçant le curseur sur la cellule contenant un petit triangle rouge sur le coin supérieur droit. Le commentaire contient des informations importantes sur la rangée respective (instructions, valeurs recommandées).
7. Liste sélective - Cliquez sur la liste sélective pour l'ouvrir et choisissez la rangée spécifique pour déterminer la valeur désirée.
8. Cellule d'insertion - Vous pouvez inscrire les valeurs numériques dans les cellules avec un fond en blanc. Utilisez le clavier pour inscrire ces valeurs.
9. Remplissage automatique - Si la case de contrôle se trouve à côté de la cellule d'insertion, le fait de la cocher active le remplissage automatique d'une valeur recommandée dans cette cellule d'insertion. Le fait de cocher la case change également la couleur de la cellule en bleue. La valeur recommandée se trouve souvent à côté de la cellule d'insertion, dans une cellule verte.
10. Nom de la feuille - Le coin inférieur contient les noms des feuilles du cahier de travail. Cliquez sur le dossier respectif pour accéder aux différentes feuilles.

Signification de la couleur des cellules.

• Cellules blanches - domaines d'insertion (avec une capacité d'insertion des valeurs préréglée)

• Cellules vertes - valeurs recommandées, portées recommandées des valeurs

• Cellules bleues - (fond standard) - valeurs finales, résultats

• Chiffre en gris dans la cellule - le changement de couleur signifie que la valeur n'a aucune importance pour le calcul en ce moment particulier.

• Chiffre en rouge dans la cellule - le changement de la couleur du noir signifie que la valeur recommandée a été dépassée. Toutefois, cela ne veut pas dire que la solution est automatiquement erronée. Il s'agit tout juste d'un avertissement pour vous dire qu'il est nécessaire de considérer toutes les relations, les causes du dépassement de la valeur recommandée et les conséquences possibles.

• Cellule rouge - Un fond en rouge indique un dépassement critique des valeurs recommandées; ce qui peut vraisemblablement causer un dommage, rendre le montage impossible ou réduire de façon sensible la durée de vie ou la sûreté.

Insertion des valeurs.

Utilisez votre clavier pour inscrire les valeurs numériques dans la case blanche respective et les confirmer en appuyant sur la touche "ENTER". La majorité des cases d'insertion ont une portée prédéterminée des valeurs valides. Si vous tentez d'inscrire une valeur hors de c cette portée, un message d'avertissement s'affiche. Dans ce cas, répétez l'inscription et cette fois d'une valeur correcte. Vous pouvez trouver les portées et les valeurs recommandées dans l'aide on-line - dans le commentaire à côté du numéro de la rangée.

Avertissement: Ne jamais copier une autre cellule dans la cellule d'insertion (Command Ctrl+C, Ctrl+V). Ce qui pourrait causer la disparition des valeurs préréglées de cette cellule (formatage, format conditionné, contrôle de la portée). Si vous voulez copier une valeur dans la cellule d'insertion, copiez le contenu (la valeur) de la cellule seulement. Commande: Édition->Coller nouveau->Coller les valeurs.

Types de calculs.

Du point de vue du contrôle, on distingue deux types de calculs de base.

Calcul automatique.

Ce sont des calculs, dans lesquels l'algorithme du problème résolu est écrit directement dans la feuille de "Calcul" à l'aide des formules et des fonctions de MS Excel. Le calcul fonctionne ainsi comme un tableau ordinaire de MS Excel. Après changement de la valeur entrée, le résultat complet s'affiche immédiatement. (Exemple: Calcul de l'engrenage, des transmissions par courroie ou par chaîne, etc.).

Note: Souvent les calculs automatiques ne contiennent pas les fonctions auxiliaires (algorithmes) qui optimisent ou aident dans l'insertion de certains paramètres pour donner au calcul une structure aussi naturelle que possible. Toutefois, ces fonctions seront initiées à l'aide du bouton qui se trouve dans le paragraphe respectif.

Calcul sur demande.

C'est un type de calcul où il est nécessaire d'effectuer une série d'itérations et l'algorithme du problème est écrit dans la langue de VBA. Entrez et déterminez tous les paramètres initiaux dans le calcul. Les résultats sont ensuite affichés/rafraîchis après le parcours du calcul, que vous pouvez initier en cliquant sur le bouton. Le bouton se trouve sur le coin supérieur de la feuille de "Calcul" de sorte qu'il soit accessible à tout moment.
(Exemple: Calcul des poutres, des arbres et des profils)

Note: Le calcul sur demande est souvent résolu en partie à l'aide des formules te des fonctions de MS Excel. Par conséquent, certaines parties (paragraphes) du calcul reflètent les changements des valeurs inscrites. Toutefois, vous devez initier la solution du problème pour un calcul complet.

Du point de vue du relèvement du calcul, on distingue:

Calcul de conception.

Les calculs de conception sont les calculs qui donnent la conception de certaines pièces de dimensions particulières sur base des paramètres initiaux.

Exemples d'un calcul de conception:

• Engrenage frontal - Données: puissance transmise, vitesse, mode de chargement, sûreté, etc.; Résultat: dimensions de l'engrenage...

• Calcul d'un ressort - Données: forces, longueurs fonctionnelles, mode de chargement, sûreté, etc.; Résultat: diamètre du fil, dimensions du ressort, etc.

Calcul de contrôle.

Les calculs de contrôle sont les calculs dans lesquels vous identifiez les déformations et les niveaux de sûreté d'une pièce particulière.

Exemples d'un calcul de contrôle:

• Poutre - Données: Chargement, distance des points d'appui, profil de la poutre, etc.; Résultat: flexion, tension, sûreté, etc.

• Arbre - Données: Chargement, distance des points d'appui, profil de la poutre, etc.; Résultat: flexion, tension, sûreté, etc.

Note: Même avec le calcul de conception, il est certainement possible de contrôler les pièces existantes et, au contraire, concevoir une pièce avec des dimensions correctes à l'aide du calcul de contrôle. Toutefois, il est nécessaire d'effectuer plusieures itérations ou d'utiliser certains calculs auxiliaires, qui se trouvent souvent dans le troisième chapitre - Le chapitre de suppléments.

Parce Qu'il est difficile de déterminer une procédure uniforme qui sera valide pour tous les types de calculs, cette section donne un ensemble de règles, qui, lorsque respectées, devraient vous donner de bons résultats.

• Considérez le calcul comme une série de pages dans votre bloc, qui se remplit de formules, de valeurs inscrites, des contrôles de résultats et des recherches des solutions au problème étape par étape. La même procédure s'applique à ces calculs.

• Commencez toujours à partir du premier paragraphe. Entrez successivement les valeurs initiales et les conditions marginales. Si vous n'êtes pas sûr de la valeur désirée, faites recours au commentaire (aide) de la rangée respective ou à l'aide complète du calcul respectif.

• Chaque calcul comprend une séquence codée des étapes à suivre - "Procédure de calcul". Cette instruction codée est donnée dans le premier chapitre "Chapitre des paramètres d'entrée" ou dans l'aide.

• Pour les calculs de conception, le processus de la "Conception automatique" est toujours accessible, ce qui parcourt toutes les solutions possibles dans les conditions extrêmes données et les présente dans un tableau bien arrangé.

Module de calcul - Les cahiers de travail sont conçus selon les normes particulières, les procédures généralement applicables et les recommandations des producteurs ou la combinaison de ces sources. Ils peuvent encore être utilisés pour un système d'unités particulier, ou il est possible de spécifier les unités directement dans le calcul.

En général, vous aurez à faire aux types de calculs suivants et à leur attributs caractéristiques.

1. Calculs SI
   - L'icône du module contient la lettre "M" dans un carré jaune
   - Les unités SI seulement (mm, N, kW)
   - L'orientation est, avant tout, vers les normes OIN, DIN, JIS, BS, etc.

2. Calcul Impérial
   - L'icône du module contient la lettre "I" dans un carré vert
   - Les unités Impériales seulement (in, lbf, HP....)
   - L'orientation est, avant tout, vers les normes (associations) ANSI, AGMA, ASME, etc.

3. Calculs pour tous les deux systèmes d'unités
   - Icône sans aucune marque spécial
   - Conversion d'unités dans le module
   - Choix d'une norme ou de la procédure de calcul dans le module
   - Documents de base des producteurs particuliers

4. Calculs indépendants de l'unité
   - Icône sans aucune marque spécial
   - Indépendamment de l'unité
   - Contient souvent de différents tableaux et recommandations

Si le calcul - Le cahier de travail supporte les deux systèmes d'unités, la conversion d'unités se trouve souvent dans la feuille "Calcul" dans le premier paragraphe dans la première rangée [1.1]

Si le module - Le cahier de travail supporte les calculs selon les différentes normes et procédures, cette option se trouve souvent dans la feuille "Réglages" à un emplacement convenable dans le calcul.

Les valeurs recommandées (ou leur minima/maxima) sont données pour la majorité des paramètres initiaux dans le calcul (commentaires) et dans l'aide. Ces données sont basées sur les conditions ordinaires et sur l'expérience, et ces valeurs peuvent être dépassées dans des cas spéciaux et surtout raisonnables. Les valeurs recommandées se trouvent dans les cellules vertes.

Le dépassement des valeurs recommandées est indiqué par le changement de la couleur du paramètre respectif en rouge. Un dépassement plus accentué des valeurs recommandées, susceptible de causer un endommagement, rendre l'assemblage impossible à monter et causer une baisse de la durée de vie ou du niveau de sûreté est indiqué par le changement de la couleur de la case en rouge.

Après l'installation, les cahiers de travail contenant les calculs ne sont protégés contre tout remplacement ou édition. Vous pouvez déterminer vos propres valeurs initiales, sauvegarder le calcul et si redémarrez ce calcul, il contiendra les valeurs que vous avez déterminées. Cette procédure est convenable pour le réglage des paramètres communs à la majorité de vos problèmes.

Si vous résolvez plusieurs problèmes ou si vous calculez plusieures alternatives pour un seul problème, il est recommandé de sauvegarder ces genres de calculs sous des noms différents. Ce qui sauvegarde non seulement le problème, mais également le calcul entier y compris les résultats. Si le calcul est sauvegardé sous un nouveau nom, vous pouvez utiliser le paragraphe "Information sur le projet". Pour la recherche d'un calcul, vous pouvez utiliser l'outil "Recherche d'un calcul", qui est disponible dans le paquet de MITCalc.

Conseil: Les calculs qui seront donnés dans la version finale avec l'option "Lire seulement" (Menu: Fichier -> Sauvegarder sous -> Outils -> Options -> Réglage de l'attribut "Lire seulement"). Ce qui peut prévenir des changements non désirés des paramètres.
