Produits > Flèche et tension des plaquesOnline HelpUser Interface (pdf)User Interface (gif)

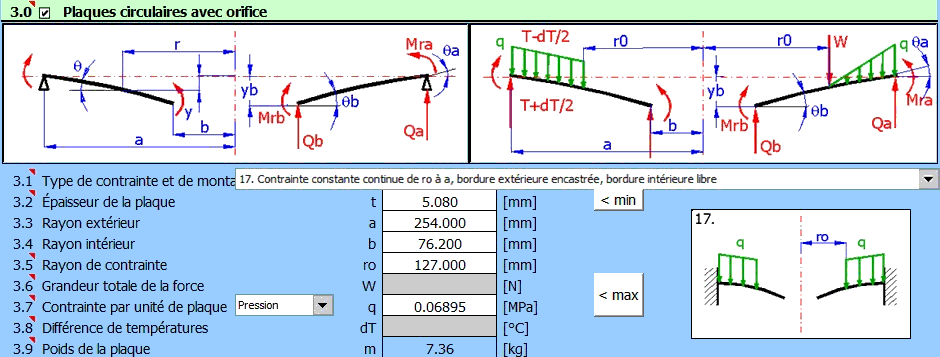

Ce calcul traite de la flèche, de la tension et de l'évolution des forces dans des plaques planes contraintes. Le calcul est destiné à des plaques homogènes, de même épaisseur et d'un seul matériau. Les plaques peuvent être circulaires, circulaires avec un orifice ou rectangulaires. Elles peuvent être contraintes uniformément (non uniformément) sur toute la surface (sur une partie de la surface) ou elles peuvent être contraintes avec une force exerçant de façon continue sur la circonférence. Le logiciel permet :

  • de sélectionner les plaques circulaires, en couronnes ou rectangulaires
  • de sélectionner les différents types de contraintes (continue, par force...)
  • de calculer la flèche, l'inclinaison, le couple et la tension à un point quelconque
  • d'afficher les graphiques de l'évolution des grandeurs calculées
  • de calculer le coefficient de sécurité
  • de alculer l'épaisseur minimale de la plaque ou la charge maximum

Le calcul utilise les données, les méthodes, les algorithmes et les informations de la littérature spécialisée (Roark formulas, Machinery's Handbook 26th, Teorie desek a skořepin [doc. Ing. Ladislav Šubrt, CSc.] et autres)
