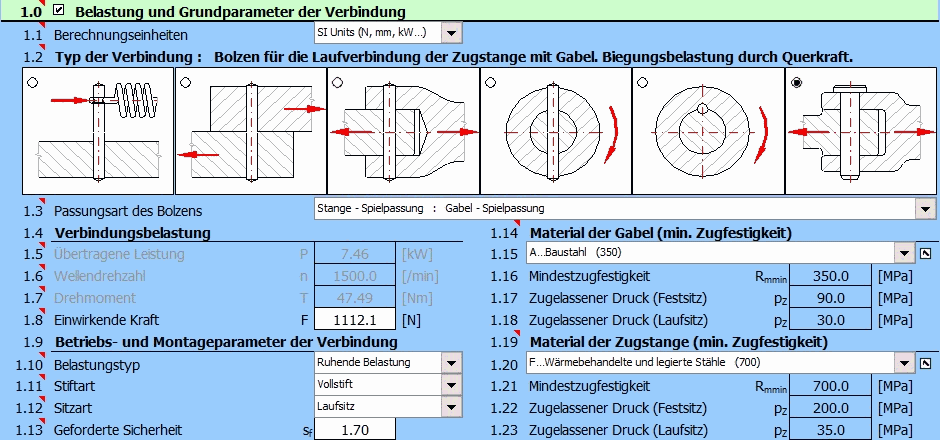

Produkte > Bolzen- und StiftverbindungenOn-Line DokumentationBenutzeroberfläche (pdf)Benutzeroberfläche (gif)

Die Berechnung ist für den geometrischen Entwurf und die Festigkeitskontrolle der Bolzen- und Stiftverbindungen bestimmt. Das Programm löst folgende Aufgaben:

  • Entwurf des Steckstiftes für die Federhalterung.
  • Entwurf der Verbindungen mit Sicherungsstiften.
  • Entwurf des Querstiftes in der Zugstange und Hülse.
  • Entwurf des Radialstiftes zur Verbindung der Welle mit der Nabe.
  • Entwurf des Längsstiftes zur Verbindung der Welle mit der Nabe.
  • Entwurf des Bolzens für die Laufverbindung der Zugstange mit Gabel.
  • Festigkeitskontrolle der entworfenen Verbindungen.
  • Das Programm enthält Tabellen der Maße von Stiften und Bolzen gemäß ANSI, ISO, DIN, BS, JIS und CSN.
  • Unterstützung der 2D CAD Systeme

In der Berechnung sind Daten, Verfahren, Algorithmen und Angaben aus der Fachliteratur und Normen ANSI, ISO, DIN benutzt. Normenliste:ANSI B18.8.1, ANSI B18.8.2, ISO 2338, ISO 2339, ISO 2340, ISO 2341, ISO 8733, ISO 8734, ISO 8735, ISO 8739, ISO 8740, ISO 8741, ISO 8742, ISO 8743, ISO 8744, ISO 8745, ISO 8746, DIN 1, DIN 7, DIN 1443, DIN 1444, DIN 1470, DIN 1471, DIN 1472, DIN 1473, DIN 1474, DIN 1475, DIN 1476, JIS B 1352, JIS B 1354, JIS B 1355, BS EN 22339, BS EN 22340, BS EN 22341, CSN EN 22339, CSN EN 22340, CSN EN 22341.
