Volba valivého ložiska.Volba valivého ložiska.Pro jednodušší volbu vhodného typu ložiska vám může pomoci následující srovnání vlastností základních typů valivých ložisek. Při volbě typu ložiska je potřeba vzít v úvahu především následující skutečnosti:

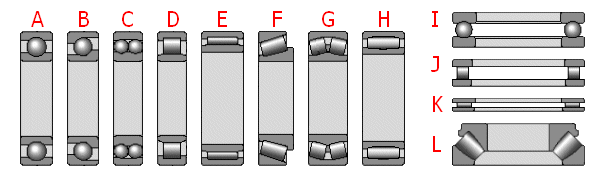

Valivá ložiska jsou obvykle složena ze dvou kroužků, valivých těles a klece. Podle vnitřního uspořádání, tvaru valivých těles a směru sil, které mohou zachycovat, se ložiska rozdělují do několika základních typů.
Základní typy a hlavní rozměry valivých ložisek jsou mezinárodně normalizovány. V rámci každého typu mohou být ložiska vyráběna v různých provedeních, odlišujících se některými vlastnostmi od základní konstrukce. V dalším textu je uvedena stručná charakteristika jednotlivých typů valivých ložisek, srovnání jejich užitných vlastností naleznete v tabulce na konci dokumentu:
dodávají se také jako utěsněná
| Typ ložiska | Hodnocení vlastnosti ložiska | ||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | ||
| Kuličková ložiska | jednořadá | 3 | 3 | 3 | 4 | 1 | 1 | 3 | 1 | 1 | 4 | 4 | 2 | 3 | 5 |
| dvouřadá | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2 | 2 | 5 | 5 | 2 | 3 | 5 | |
| Kuličková ložiska s kosoúhlým stykem | jednořadá | 3 | 3 | 2 | 4 | 2 | 1 | 3 | 2 | 2 | 4 | 4 | 2 | 5 | 5 |
| jednořadá párovaná, dvouřadá | 2 | 3 | 2 | 3 | 3 | 2 | 2 | 3 | 3 | 5 | 5 | 2 | 3 | 5 | |
| se čtyřbodovým stykem | 4 | 2 | 3 | 3 | 2 | 3 | 3 | 3 | 3 | 5 | 5 | 2 | 4 | 5 | |
| Naklápěcí kuličková ložiska | 3 | 4 | 4 | 5 | 1 | 2 | 4 | 2 | 1 | 1 | 1 | 3 | 3 | 5 | |
| Válečková ložiska | jednořadá - provedení N, NU, NUB | 2 | 5 | 5 | 5 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 5 | 1 | 1 |
| jednořadá - provedení NJ, NF, NUP | 2 | 3 | 3 | 5 | 2 | 2 | 2 | 3 | 2 | 4 | 4 | 2 | 3 | 3 | |
| dvouřadá | 1 | 5 | 5 | 3 | 2 | 1 | 1 | 2 | 2 | 5 | 5 | 5 | 1 | 1 | |
| jednořadá s plným počtem válečků | 1 | 4 | 3 | 5 | 4 | 3 | 1 | 4 | 4 | 4 | 4 | 3 | 3 | 3 | |
| dvouřadá s plným počtem válečků | 1 | 4 | 3 | 3 | 4 | 3 | 1 | 4 | 4 | 5 | 5 | 3 | 3 | 3 | |
| Jehlová ložiska | 2 | 5 | 5 | 5 | 3 | 3 | 2 | 3 | 4 | 5 | 5 | 5 | 1 | 1 | |
| Kuželíková ložiska | samostatná ložiska | 2 | 2 | 1 | 4 | 3 | 3 | 2 | 3 | 3 | 4 | 4 | 1 | 5 | 5 |
| ložiskový pár | 1 | 2 | 1 | 3 | 3 | 3 | 1 | 3 | 3 | 4 | 5 | 1 | 4 | 5 | |
| Soudečková ložiska | 1 | 3 | 1 | 5 | 3 | 3 | 2 | 3 | 3 | 1 | 1 | 2 | 3 | 5 | |
| Toroidní ložiska | s klecí | 1 | 5 | 5 | 5 | 3 | 3 | 2 | 3 | 3 | 1 | 1 | 5 | 1 | 1 |
| s plným počtem valivých elementů | 1 | 5 | 5 | 5 | 4 | 3 | 1 | 3 | 3 | 1 | 1 | 5 | 1 | 1 | |
| Axiální kuličková ložiska | s rovnou dosedací plochou | 5 | 3 | 5 | 5 | 4 | 2 | 3 | 4 | 3 | 4 | 5 | 2 | 5 | 5 |
| s kulovou dosedací plochou | 5 | 3 | 5 | 5 | 4 | 3 | 3 | 4 | 3 | 4 | 2 | 2 | 5 | 5 | |
| Axiální válečková ložiska | 5 | 2 | 5 | 5 | 4 | 2 | 2 | 4 | 4 | 5 | 5 | 2 | 5 | 5 | |
| Axiální jehlová ložiska | 5 | 2 | 5 | 5 | 4 | 3 | 2 | 4 | 4 | 5 | 5 | 2 | 5 | 5 | |
| Axiální soudečková ložiska | 5 | 1 | 3 | 5 | 4 | 3 | 2 | 4 | 3 | 1 | 1 | 1 | 5 | 5 | |
| Hodnocení | 1 - vynikající 2 - dobré 3 - vyhovující 4 - špatné 5 - nevhodné | ||||||||||||||
kde:
| A ... čistě radiální zatížení | F ... vysoká přesnost chodu | K ... vyrovnání výrobních nepřesností |
| B ... čistě axiální zatížení | G ... vysoká tuhost | L ... axiálně vodící ložiska |
| C ... kombinované zatížení | H ... nízká hlučnost | M ... axiálně volná ložiska |
| D ... momentové zatížení | I ... nízké tření | N ... axiální posun v ložisku |
| E ... vysoké otáčky | J ... vyrovnání nesouososti za provozu |
^
