Joints formés d'arbres et des moyeux

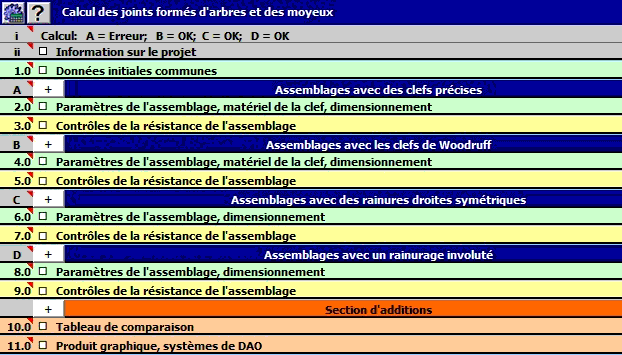

Ce calcul est destiné à la conception géométrique et au contrôle de la résistance des joints formés d'arbres et des moyeux.

Ce programme permet de résoudre les tâches suivantes:

  • Conception d'un assemblage avec des clefs précises.
  • Conception d'un assemblage avec des clefs de Woodruff.
  • Conception d'un assemblage avec des rainurages droits.
  • Conception d'un assemblage avec des rainurages involutés.
  • Contrôle de la résistance des joints conçus.
  • Le programme comprend un tableau des dimensions des clefs et des rainures selon ANSI, OIN, SAE, DIN, BS, JIS et CSN.
  • Support des systèmes de DAO 2D.

Le calcul est basé sur les données, les procédures et les algorithmes de la littérature spécialisée et des normes ANSI, OIN, DIN et d'autres.

Liste de normes: ANSI B17.1, ANSI B17.2, ANSI B92.1, ANSI B92.2M, OIN R773, OIN 14, OIN 4156, DIN 6885, DIN 6888, DIN 5464, DIN 5471, DIN 5472, DIN 5480, BS 4235, BS 6, JIS B 1301, CSN 02 2562, CSN 30 1385, CSN 01 4942, CSN 4950

Joints formés d'arbres et des moyeux Joints formés d'arbres et des moyeux - 2D desin

Assemblages avec un rainurage involuté

Le calcul est conçu pour créer un dessin de détail de spline (model) développante.

Assemblages avec un rainurage involuté - Dessin précis 2D (utilisable pour la production) Assemblages avec un rainurage involuté - Modèle exact 3D Assemblages avec un rainurage involuté - Modèle exact 3D (detail)
