Déformations et contraintes des coques de révolution

Le calcul est destiné à proposer les récipients sous pression et leurs parts. On peut calculer les déformations et les contraintes pour les coques de révolution soumises à une force axiale, une pression, une force radiale et un moment de flexion. Ce programme est destiné aux coques homogènes, de la même épaisseur et à partir du même matériau. En plus, le calcul permet de résoudre la liaison de deux coques dont les paramètres (épaisseur, matériau, dimensions) sont différents.

Le programme permet d’effectuer:

  • Calcul de la coque (cylindrique, conique et sphérique) à paroi mince
  • Calcul de la coque (cylindrique et sphérique) à paroi épaisse
  • Calcul de la plaque circulaire
  • Sélection du type de chargement (continu, force, moment, chargement de révolution, charge de liquide ...)
  • Calcul de la déformation, du déplacement angulaire, du moment et de la contrainte en un point quelconque

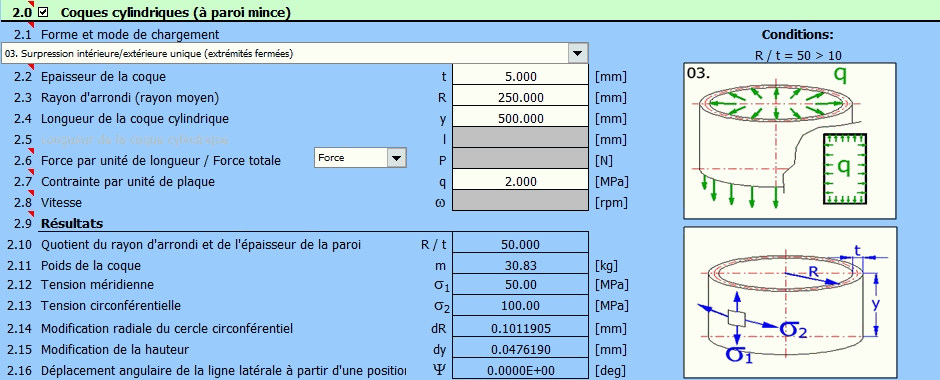

  • Affichage graphique des données calculées

Le calcul utilise les données, les méthodes, les algorithmes et les informations de la littérature spécialisée (Roark formulas, Machinery's Handbook 26th, Teorie desek a skořepin [doc. Ing. Ladislav Šubrt, CSc.] et autres)

Coques de révolution - exemples de solution Déformations et contraintes des coques de révolution
