Stirnverzahnung (äußeren/inneren/Zahnstange)

Die Berechnung ist bestimmt für den geometrischen- und Festigkeitsentwurf und die Festigkeitskontrolle der gerad- und schrägflkankigen Stirnverzahnungen.

Das Programm löst folgende Aufgaben:

  • Berechnung der (äußeren/inneren/Zahnstange) Schräg- und Geradverzahnung.
  • Automatischer Entwurf des Getriebes mit einem Minimum an Eingangsanforderungen.
  • (Statischer, dynamischer) Entwurf für eingegebene Sicherheitskoeffizienten.
  • Berechnung der kompletten geometrischen Parameter (einschließlich korrigierter Verzahnungen).
  • Optimierung der Verzahnung durch Wahl der geeigneten Höhenkorrektur (Ausgleich der Schlüpfe, Minimierung der Schlüpfe, Festigkeit...).
  • Berechnung der Festigkeitsparameter, Sicherheitskontrolle.
  • Verzahnungsentwurf für einen genauen Achsabstand.
  • Ergänzungsberechnungen (Parameterberechnung eines existierenden Rades, Erwärmung, Wellenentwurf, Kontrollmaße, Definition von neuen Materialien)
  • Unterstützung von 2D und 3D CAD-Systemen.
  • Zeichnungen der genauen Zahnform einschließlich der Datenunterlagen (Koordinaten X, Y).
  • Erzeugen eines genauen Modells in 3D.

Die Berechnungen verwenden Verfahren, Algorithmen und Angaben aus Normen ANSI, ISO, DIN, BS und aus der Fachliteratur.

Normenverzeichnis: ISO 6336-1:2006; ISO 6336-2:2006; ISO 6336-3:2006; ISO 6336-5:2006; ISO 1265; ISO 1328-1:1997; ISO 1328-2:1997; ISO 1122-1:1998; ANSI/AGMA 2001-D04 , AGMA 908-B89, ANSI/AGMA 2015- 1-A01, ANSI/AGMA 2015-2-A06 und weitere.

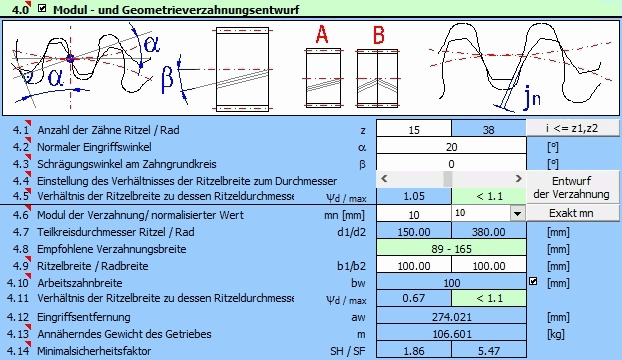

Geradflankige und schräglankige Stirnverzahnung - Modul - und Geometrieverzahnungsentwurf Geradflankige und schräglankige Stirnverzahnung - Maße
